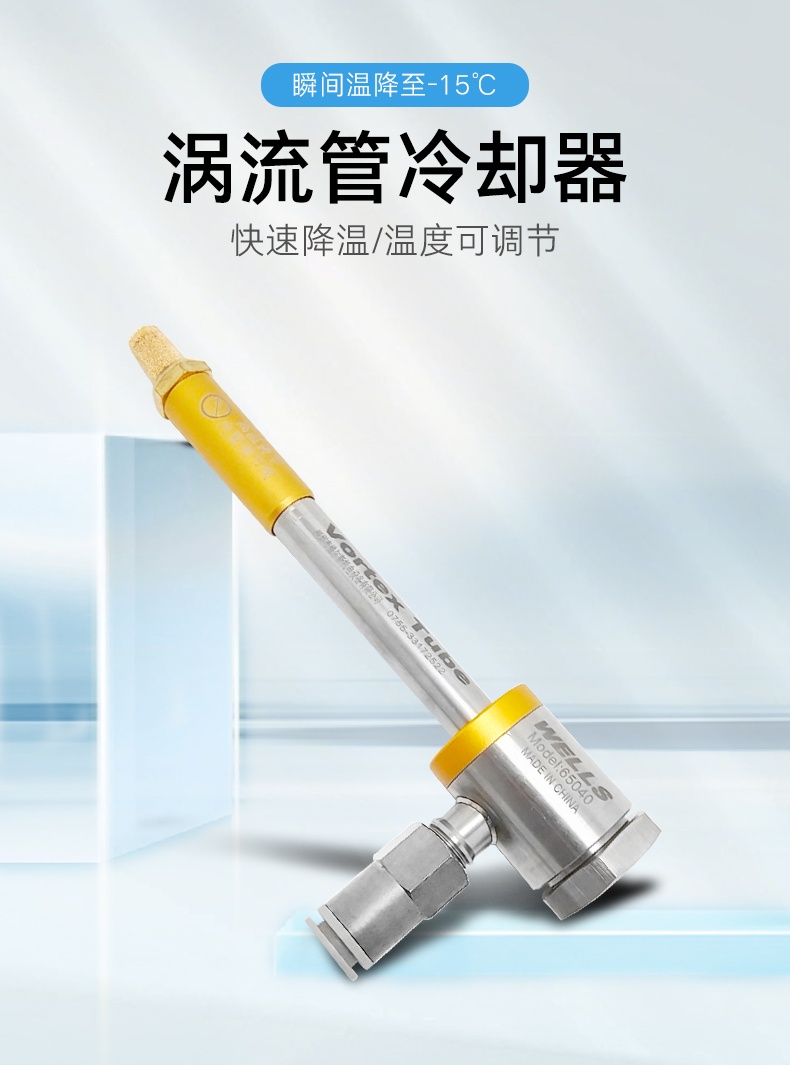

涡流管

涡流管制冷系统首先是由法国人兰克提出的,他在1933年发明一种装置,可以使压缩气体产生涡流,并将气流分成冷、热两部分,该装置称为涡流管(Vortex Tube),又叫兰克管,这种制冷方法称为涡流管制冷。



众里寻它千百度 你说几度就几度

——维尔斯WELLS专业涡流管可瞬间降温-46℃

产品无活动部件、只需压缩空气动力源、温度可调

涡流管简介:涡流管制冷系统首先是由法国人兰克提出的。他在1933年发明一种装置,可以使压缩气体产生涡流,并将气流分成冷、热两部分。该装置称为涡流管(Vortex Tube),又叫兰克管。这种制冷方法称为涡流管制冷。它由喷嘴、涡流室、管子、控制阀和消音器组成。涡流室将管子分为冷端、热端两部分。涡流管(Vortex Tube)又称涡漩管、冷风管、冷气管、局部冷却器、点制冷器、干式制冷器等



涡流管怎么运行:

    涡流管是一种结构非常简单的能量分离装置,它是由喷嘴、涡流室、分离孔板和冷热两端管组成。工作时压缩气体在喷嘴内膨胀加速后旋转,然后气流以1,000,000 rpm的速度沿切线方向进入涡流管热端。气流在涡流管内高速旋转时,经过涡流变换后分离成总温不相等的两部分气流,处于涡流室中心部位的气流温度低,这股冷气流通过发生器中心形成超低温冷气汇集到冷气端排出。而处于涡流室外层部位的气流温度高,通过调节热端阀可调节冷热流量比例,从而可以得到你满意制冷效应或制热效应。

涡流管性能特点:

■  低成本、免维护

■  体积小、重量轻、防冲撞

■  产冷气迅速、并可通过阀门快速调节

■  耐用 - 不锈钢材质、抗腐蚀、抗氧化、抗高温

■  无活动部件、不用电、不用任何化学物质、没电火花产生

■  温度可调 - 温度从-50°F 到 260°F (-46°到 +127℃)

■  瞬时冷却 - 制冷量可以达到6000 Btu/hr. (1512 Kcal / hr.)

■  可更换发生器调节气流,流量率从1 到 100 SCFM (28 到 4248 SLPM)

涡流管广泛用途:塑料或金属加工、木材加工、焊接、粘接、热密封、缝纫针、模具加工和其他制造行业上的冷却。例如:

■  冷却电子控制器                ■  冷却焊接件、冷却电子零件

■  机加工过程冷却                ■  热密封盖冷却

■  CCTV高温探头冷却           ■ 在实验室里用于冷却和干燥气体采样

■  热熔件成型的冷却              ■  可用于制作人体空调服

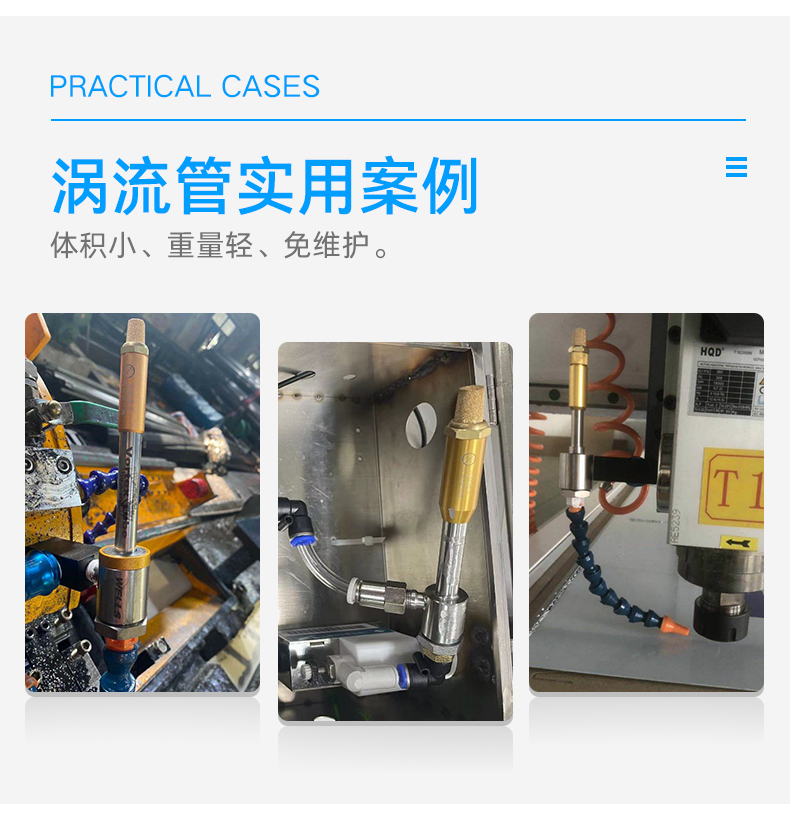

涡流管在工业系统中实用案例:

给正在电焊中的工作人员降温           给正在加工中的刀具降温冷却

冷却砂轮机器上的砂轮片           冷却造粒机上的切刀以避免不规则形状                            涡流管用于 点胶机上冷却

涡流管冷却比参数表:



进气压力

冷气流比例(百分比)



20%

30%

40%

50%

60%

70%

80%

1.4

A

33℃

33℃

32℃

29℃

25℃

21℃

17℃

B

7℃

13℃

19℃

27℃

34℃

43℃

57℃

2.7

A

47℃

45℃

42℃

39℃

35℃

33℃

30℃

B

12℃

18℃

27℃

37℃

50℃

61℃

79℃

4.2

A

56℃

54℃

50℃

45℃

39℃

32℃

24℃

B

13℃

22℃

33℃

44℃

57℃

72℃

91℃

5.4

A

63℃

61℃

56℃

51℃

45℃

37℃

27℃

B

14℃

23℃

35℃

46℃

63℃

80℃

98℃

6.9

A

68℃

65℃

61℃

55℃

48℃

39℃

31℃

B

13℃

25℃

37℃

50℃

66℃

83℃

105℃

8.3

A

72℃

69℃

64℃

58℃

50℃

41℃

31℃

B

14℃

25℃

37℃

50℃

66℃

84℃

108℃

B

14℃

25℃

37℃

50℃

66℃

84℃

108℃

     A:涡流管冷气端气流温度降低值   B:涡流管热气端气流温度升高值

   例如:在4.1Bar的工作压力下,压缩空气进气温度为25℃,将涡流管的冷气流比例设为70%,则总进气量的70%转化成-7℃的冷气流从涡流管冷气端吹出, 同时从涡流管热气端吹出的 30%的气流温度为98℃.

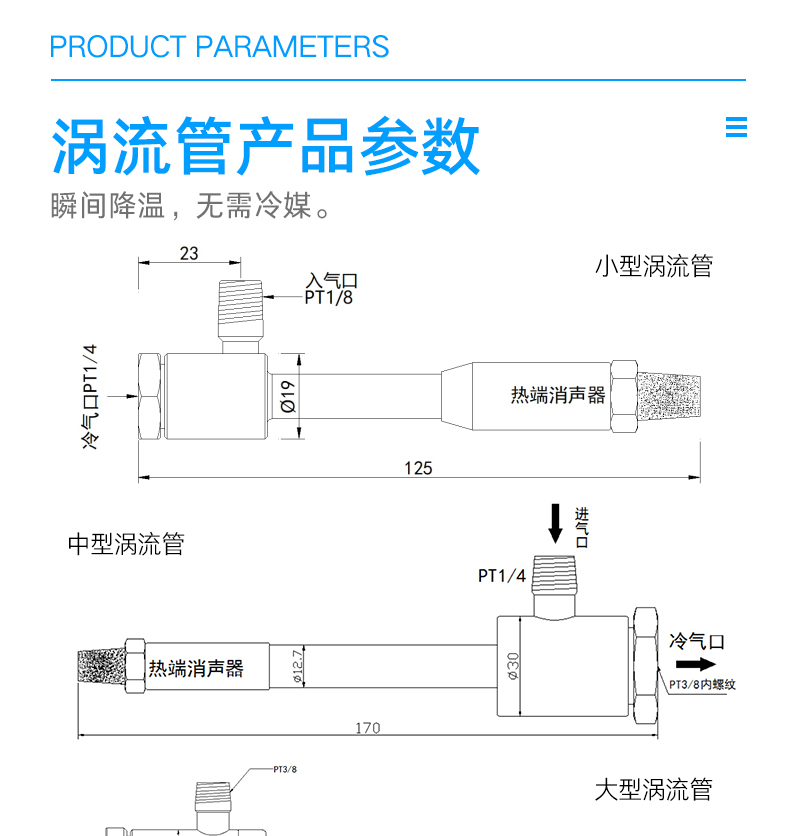

涡流管小、中、大号图形及型号参数:

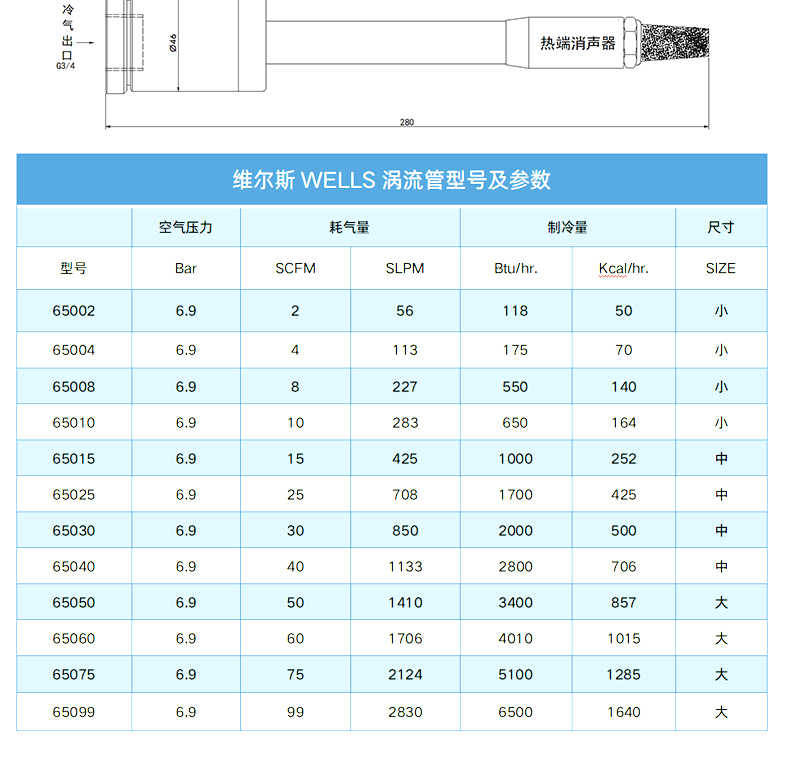

维尔斯WELLS涡流管型号及参数



空气压力

耗气量

制冷量

尺寸

型号

Bar

SCFM

升/分钟

Btu/hr.

瓦/小时

SIZE

65002

6.9

2

56

118

58

65004

6.9

4

113

175

82

65008

6.9

8

227

550

162

65010

6.9

10

283

650

190

65015

6.9

15

425

1000

292

65025

6.9

25

708

1700

493

65030

6.9

30

850

2000

580

65040

6.9

40

1133

2800

818

65050

6.9

50

1410

3400

995

65060

6.9

60

1706

4010

1178

65075

6.9

75

2124

5100

1490

65099

6.9

99

2830

6500

1902

注:1.以上均在气压80-100PSIG(6-7公斤)下得出的参数,仅供参考

2.以上每种型号都配有热端调节阀和消音器

3.不锈钢材质,适用大部分常规场合,使用环境温度:-60℃~110℃;耐气压:<23bar(320PSIG);铝合金材质,适用非腐蚀环境,使用环境温度:-35℃~72℃;耐气压:<13bar(180PSIG)

4. 使用无水无油的结晶压缩空气效果非常好。推荐使用过滤力为20微米或以下的过滤器

5. 涡旋管冷却器产生的温降跟气源温度密切相关,提高入口压缩空气温度将会相应提高冷空气温度

6. 为取得更好的冷却效果,请采用压力为80 至100 磅/立方英寸 (6至 7 公斤)的气源

7.可选配单头或双头万向软管,直接接在涡流管的冷气端上,通过万向软管将冷气吹向任一冷却点

8.可选配旋转磁性基座、可旋转磁性基座使得安装变简单,其体积很小



怎么选择合适的涡流管型号:

1. 在满足冷却要求的前提下适当的选择进气量较小的涡流管,这样降低成本,选较大进气量涡流管,当然能满足冷却要求,但耗气量大,增加了使用成本

2. 跟冷气温度和环境温度密切相关联:在相同温度下,冬天的冷气温度低,高温夏天冷气温度会变高;所以选择购买时势必要考虑到夏天的高温情况, 温度降幅不大的涡流管冬天可能有冷却效果,但在夏天可能就没有好的冷却效果了

3. 工厂空压机的供气流量和气压也会影响涡流管的冷却效果:工厂空压机供气流量有限时应选用相对应流量的涡流管,流量不足和气压很低时涡流管制冷效率会降低

4. 具体的使用环境,温度,耐压力要求:对于不锈钢涡流管来说,没有运动部件, 耐用性极高,所以几乎不需要考虑使用寿命的问题

5. 当然选择高效制冷的涡流管不仅制冷效果更佳,而且成本更低:原理上看,涡流管制冷的能效比不太高,低质量的涡流管的能效比就更低,制冷效果十分有限;高制冷效率的涡流管,可达到更佳的冷却效果. 购买涡流管是一次性投资,其实气体长期的耗费成本远远大于涡流管的购买成本
