超级气刀

  深圳市维尔斯机电设备有限公司是一家集研发、生产、销售为一体的厂家,利用国际先进产品和技术为国内工业系统提供优良的解决方案。主要经营机箱机柜冷却器、涡流管冷却器、冷却枪/冷风枪、气力输送器、环形气刀/气流擦洗器、超级气刀、风刀、静电消除器/离子气刀、空气增强器、超级风机等与压缩空气相关的高新技术产品,我们所有的气动产品仅使用压缩空气为动力,不用电,无污染,无需维修,免维护,功能强,独特的技术优势保证了维尔斯(WRSAIR)气动产品应用的可靠性和广泛性.在全国同类市场中处于优先地位。客户行业涵盖石化、冶金、机械加工、钢铁、汽车制造、印刷、电子、电器、造纸、食品、医药、包装等多个领域,进行降温冷却、除液干燥、吹气、物料传输、除静电、除尘、环境清理等

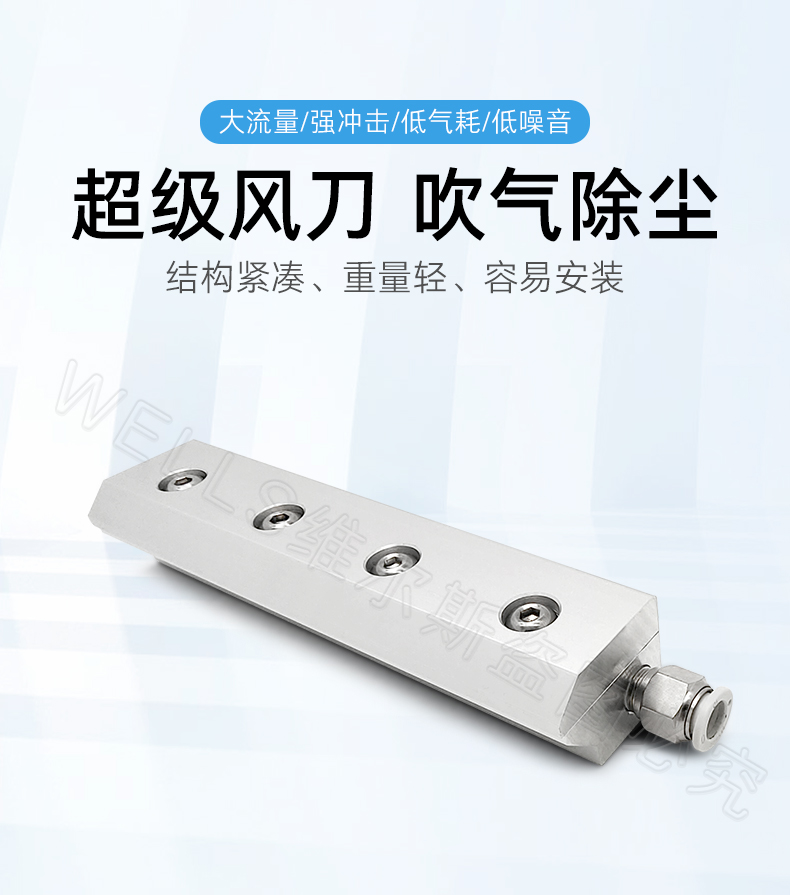

超级气刀 ——低耗气量、低噪音、强大吹除能力
超级气刀介绍:

   超级气刀,包括条形气刀和环形气刀,是一种专门设计用来吹出强劲高速的气流以吹除灰尘、吹干水渍、降温冷却的设备。超级气刀又称超级风刀、条形气流放大器、气幕刀、条形气刀。



传统吹气应用产品有诸多弊端如:

吹出的气流不均匀;压缩空气消耗量非常大;虽然具备强劲的冲击力,但噪音水平过高,严重影响现场操作人员的健康;以电能为动力的吹气产品又往往需要经常维护,并且使用寿命短等问题。维尔斯WELLS超级气刀以大流量、强冲击、低气耗、低噪音且流量均匀的薄气幕快速高效地实现各种工业吹气除尘、去液干燥、降温冷却、隔离屏蔽的应用。从而解决了传统吹气管的耗气量大、气流不均匀、噪音大等弊端。

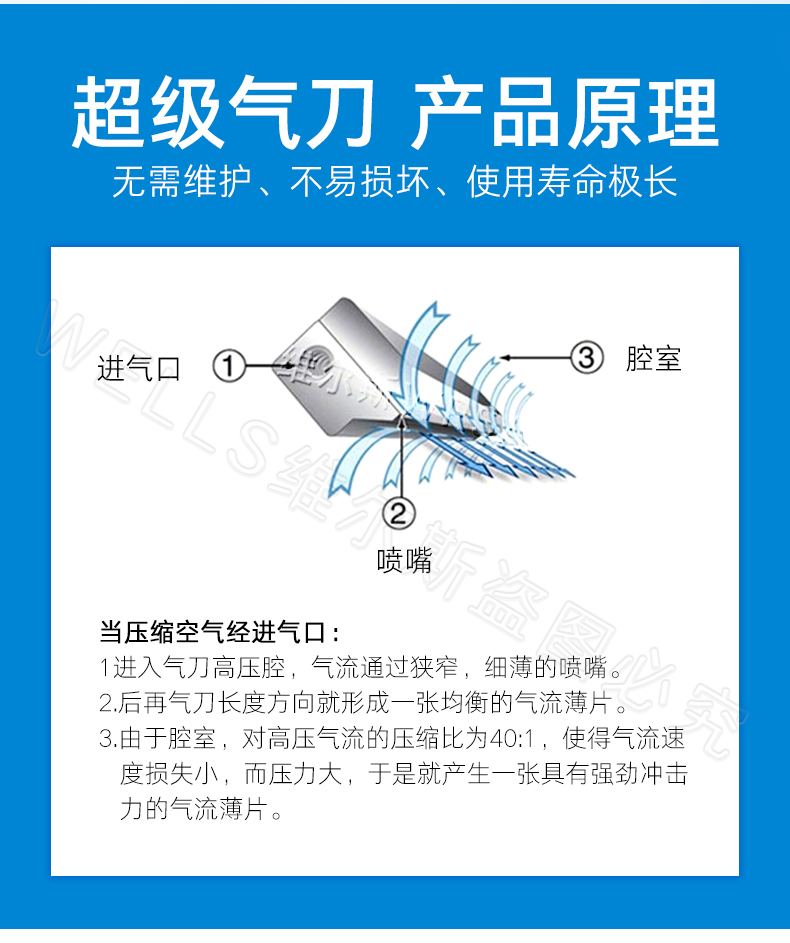

超级气刀工作原理:
      压缩空气经进气口(1)进入气刀高压腔,气流通过狭窄、细薄的喷嘴(2)后在气刀长度方向就形成一张均衡的气流薄片。由于腔室(3)对高压气流的压缩比为35:1,利用压缩空气进入风刀后,以一面厚度仅为0.05毫米的气流薄片高速吹出。通过科恩达效应原理及风刀特殊的几何形状,此薄片风幕可放大30~40倍的环境空气,而形成一面薄薄的高强度、大气流的冲击风幕。
超级风刀的优点:
■空气增强率高达40:1
■产品无活动部件,不用电
■结构紧凑,重量轻、容易安装
■低噪音-在多数情况下仅70分贝
■无需维护、不易损坏、使用寿命极长
■气流均衡、可调、极大限度节约压缩空气、可即时开/关
■有铝合金材质、不锈钢材质可定做(可耐 427°C 高温,适用于腐蚀性场合)
■提供多种规格的气刀长度(2〞in-40〞in)、长度可任意订做
超级气刀应用:超级气刀产生出强大的风幕,可用于各种吹除及风冷应用部件经清洗工序后的干燥处理,例如:

■电子行业:电子线路板在装配前快速吹干。
■化学工业:贴标或是包装前,将表面化学物质或是水分吹除。
■橡塑料业:吹除产品表面粉尘或碎屑。押出或射出前干燥。射出成形后冷却。
■食品及医药:于制造或包装前,将水分及附着物吹除,或是装袋前开口及袋中除尘。
■饮料罐装及制瓶:饮料瓶贴标签、喷墨或是包装前,将瓶口或瓶身水分及附着物吹除。
■汽车行业:用于吹除制造中额外的水、冷却液、灰尘、碎屑等,以及钢板喷漆前吹风冷却、干燥、除尘。
■金属工业:从金属表面吹除冷却剂或其它液体。于抛光、电镀、喷漆涂装工序前,进行表面干燥或冷却。
■印刷 (喷墨):喷墨、印刷前粉尘、碎屑、水汽吹除,或是运用于墨水快速风干,造纸及印刷工业的涂布机
■输送带的清理、带刚轧机的板材清理、救生舱及避难硐室的气幕吹洗

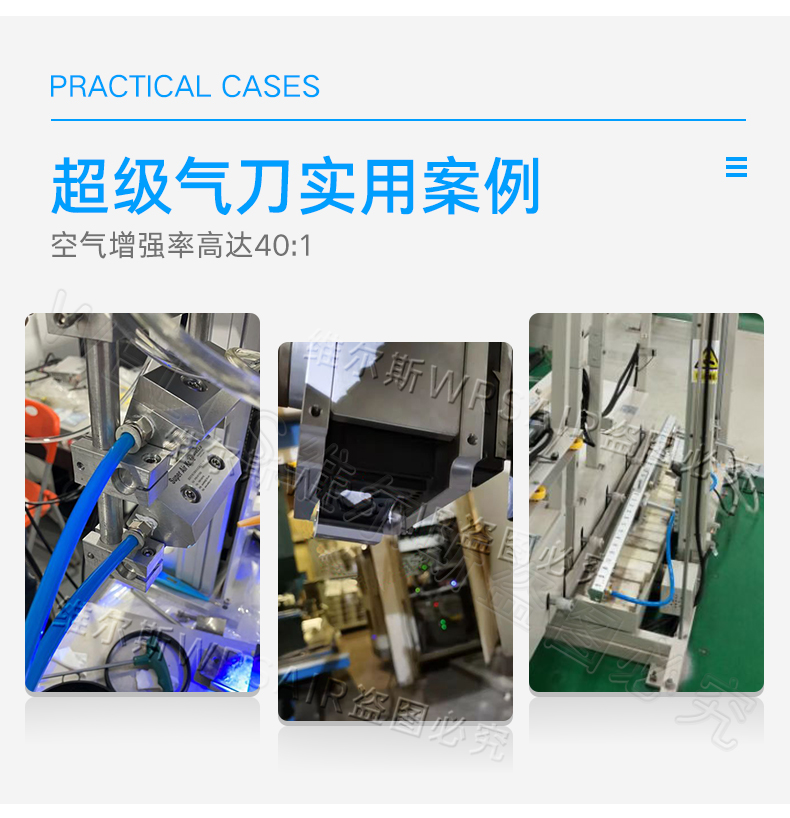

超级气刀实用案例:





     安装机械手上的气刀清理工件上的水                                            设备上清理薄膜上的异物







    机械上对工件上的灰尘吹扫                                                                      气刀 清理异物

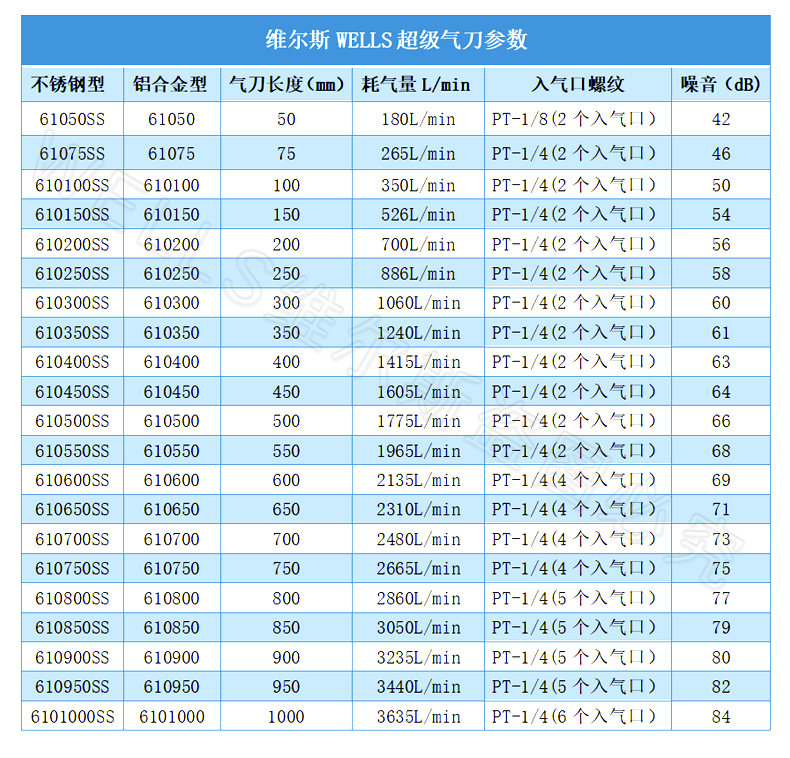

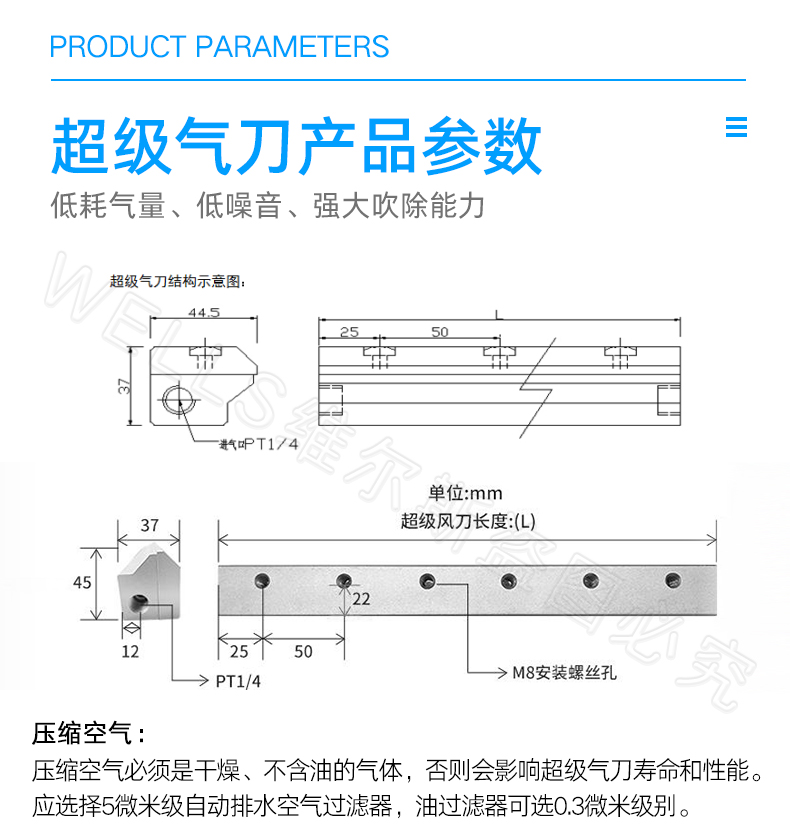

超级气刀图形及型号参数:



维尔斯WELLS超级气刀参数

不锈钢型

铝合金型

气刀长度(mm)

耗气量L/min

入气口螺纹

噪音(dB)

61050SS

61050

50

180L/min

PT-1/8(2个入气口)

42

61075SS

61075

75

265L/min

PT-1/4(2个入气口)

46

610100SS

610100

100

350L/min

PT-1/4(2个入气口)

50

610150SS

610150

150

526L/min

PT-1/4(2个入气口)

54

610200SS

610200

200

700L/min

PT-1/4(2个入气口)

56

610250SS

610250

250

886L/min

PT-1/4(2个入气口)

58

610300SS

610300

300

1060L/min

PT-1/4(2个入气口)

60

610350SS

610350

350

1240L/min

PT-1/4(2个入气口)

61

610400SS

610400

400

1415L/min

PT-1/4(2个入气口)

63

610450SS

610450

450

1605L/min

PT-1/4(2个入气口)

64

610500SS

610500

500

1775L/min

PT-1/4(2个入气口)

66

610550SS

610550

550

1965L/min

PT-1/4(2个入气口)

68

610600SS

610600

600

2135L/min

PT-1/4(4个入气口)

69

610650SS

610650

650

2310L/min

PT-1/4(4个入气口)

71

610700SS

610700

700

2480L/min

PT-1/4(4个入气口)

73

610750SS

610750

750

2665L/min

PT-1/4(4个入气口)

75

610800SS

610800

800

2860L/min

PT-1/4(4个入气口)

77

610850SS

610850

850

3050L/min

PT-1/4(4个入气口)

79

610900SS

610900

900

3235L/min

PT-1/4(4个入气口)

80

610950SS

610950

950

3440L/min

PT-1/4(4个入气口)

82

6101000SS

6101000

10000

3635L/min

PT-1/4(4个入气口)

84

注:单条长度可做1.2米、超过1.2米需要拼接。

压缩空气压力

每英寸耗气量

出气速度

噪音

每英寸出气冲击力

PSIG

BAR

SCFM

SLPM

FPM

M/S

dBA

OUNCES

GRAMS

20

1.4

1.6

45

6200

31.5

63

1.0

28

40

2.8

2.5

71

8800

44.7

68

1.7

48

60

4.1

3.4

96

11200

56.9

72

2.6

74

80

5.5

4.3

122

13200

67.1

75

3.5

99

100

6.9

5.2

147

15600

79.2

78

4.8

     136

超级气刀,与其他除液方法的性能比较:
我们有很多不同的方法 除掉塑料瓶上的水,但哪种方法好呢?通过以下超级气刀与钻孔管、扁平空气喷嘴、吹气管的性能对比,我们不难发现,超级气刀是用做除液、冷却及干燥的好选择。
我们的目标是使用少的压缩空气来达到好的效果(低耗气量低噪音)。压缩空气在4.1BAR时就能提供足够的除液能力。下表概述了超级气刀与其他除液方式的全部性能参数。所有噪音水平均在无障碍物懂得空气中测得。(实际上,物体可能有不规则外形、有孔或锋利的边等。)





各种除液性能比较

除液设备名称

磅/平方英寸

 巴

 立方英寸/

 升/

马力

噪音

采购价格

年耗电

年平均维护费用

首年成本

钻孔管

60

4.1

174

4,924

35

91

     ¥50

     ¥4508

     ¥920

     ¥5478

扁平空气喷嘴

60

4.1

257

7,273

51

102

   ¥168

     ¥6569

     ¥1450

     ¥8187

鼓风式气刀

3

0.2

N/A

N/A

10

90

   ¥5500

     ¥1288

     ¥1500

     ¥8288

WELLS超级气刀

60

4.1

12.3

350

11

50

  ¥430

     ¥1417

     ¥300

     ¥2147

钻孔管
这种普通的除液装置非常便宜而且容易制造。在测试中,我们使用了两个带有 25个1.6mm 孔径孔距为 13mm 的钻孔管。如上表所示,钻孔管的性能非常差。不错,其初始采购成本很低,但是高能耗使得这点毫无意义。此外,钻孔非常容易被堵塞,且噪音非常大,不符合OSHA的 要求。通过整个管的气流速度非常不均匀,使得有的地方气流过强,而有的地方却没有气流。
扁平空气喷嘴
从以上图表我们可以看出,这种便宜的喷嘴表现极差。我们可从很多生产商买到塑料、铝质或不锈钢的喷嘴。这些扁平空气喷嘴有一些除液效果,但是具有钻孔管的相同缺点。使用成本和噪音都非常高。有些生产商提供扁平喷嘴的孔可被堵住,这也违反 OSHA 的要求。气流速度也很不均匀。
鼓风式气刀
实践证明,这是一项昂贵的且高噪音的。从上表可以看出,其采购价格很高。运行成本相对钻孔管和扁平空气喷嘴较高,与EXAIR超级气刀相当。该气刀带有两个76mm 直径的孔,相比其他产品,需要更多安装空间。噪音水平相当高,在90分贝左右。而且,该类产品不象其他产品可随意开关以节约压缩空气。此外,此类产品的轴承昂贵,过滤器需经常维护,故障频率高。
WELLS超级气刀
超级气刀气流均衡,可达到您想象不到的除液效果,而且噪音水平非常低。虽然,其运行时耗能比鼓风式气刀稍高,但是,由于可随意开关,使得耗能远远低于鼓风式气刀。由于不带死角,超级气刀运行非常安全。而且,超级气刀不带活动部件,免维护。



降低能耗
正确的维护保养和使用压缩机是降低能耗的极佳途径。要定期检查有无泄漏,清洗过滤器。采用高效率的新产品替代过时的电机和控制器也是降低能耗的一个途径。部件更换费用可很快由节省的能耗弥补。降低能耗关键的是正确使用。超级气刀在清洗、冷却、干燥等吹洗过程中,所用的压缩空气仅为其他产品的1/3,而且,还有瞬间开关的功能。
减少噪音水平
高噪音是许多工厂普遍存在的一个问题。 压缩空气产生的噪音通常都超过了职业安全和健康委员会的要求, 导致在这些场合工作的工人听力下降。而超级气刀的噪音非常低,即使在入口气压为5.5公斤时也低于 70分贝。使用超级气刀既获得了强冲击力,又避免了高噪音。
消除安全隐患
当钻孔、软管或铜管的出口压力高于2 BAR (约2公斤)时,空气就会带有危险性。一旦这些出口被手或身体某个部位挡住,强气流就会冲破皮肤,对人体造成伤害。超级气刀在技术上很好地解决了这个问题,即使高压情况下,也可以保证安全操作,符合OSHA 标准。
替代昂贵的、高噪音的鼓风机
有些企业可能会觉得鼓风机比压缩机省电而采用前者。事实上,鼓风机需要定期停机维护保养且轴承、皮带和过滤器等配件的价格高,是一项昂贵的投资。让我们来看下面的事实:
1. 过滤器每1-3个月需更换一次;
2. 皮带每3-6个月需更换一次;
3. 为产生足够的气流,电机运转速度需高达 17-20,000 RPM (转/分,使得鼓风机的轴承非常容易磨损;
4. 密封性能不好,当环境温度超过52°C 时,鼓风机容易渗进灰尘、水气,减少轴承使用寿命;
5. 主要轴承至少一年需更换一次
6. 许多轴承需送回厂家或指定维修点更换,使得使用者不得不停机等待,浪费时间,增加生产成本。除此之外,鼓风机体积大,占地多,噪音大,通常超过 OSHA 噪音标准。由于需要机械调校,鼓风机出口的气流量和速度都很难控制。
       综上所述超级气刀是目前理想吹除工具,对需要除去大量碎片、污物、水、油污或需要冷却的物体,用极小的一部分压缩空气就能达到目的
