机箱冷却器

----利用压缩空气制冷的机箱冷却器是解决机柜内部因过热及灰尘污染造成故障的理想方案!





还在因发热和灰尘、潮湿、危险易爆或腐蚀物质使工业控制电气系统出现故障而发愁吗?



----利用压缩空气制冷的机箱冷却器是解决机柜内部因过热及灰尘污染造成故障的理想方案!



为什么要用机箱冷却器:

    (与风扇和机箱空调的区别):传统的散热风

扇只是单纯的空气对流不制冷,且无法使机柜密闭屏蔽环境污染;机柜空调体积大安装不便,且维护成本高(需专业人员定期补充冷媒),因此,绝大多数行业内(环境高温,环境脏乱,精密控制柜,特别是防爆柜、正压柜),都不得不摒弃散热风扇或机柜空调,采用机箱冷却器来实现电气机箱完全密闭下的内部降温冷却。机箱冷却器是解决机箱内部高温及免受环境污染的理想产品。

机箱冷却器简介

        维尔斯WELLS机箱冷却器是一款新型高科技环保节能产品,它成本低、安全可靠。维尔斯WELLS机箱冷却器采用涡流管原理,仅利用压缩空气为动力源,瞬间就会产生一股低于室温-40℃的洁净冷气流。可用于各种控制器,电气机箱等的降温冷却.现已广泛应用于可编程控制器的冷却,发动机控制中心的冷却, 继电器控制面板的冷却,数控加工中心电子控制装置的冷却,电气机箱的降温及恒温, 激光器壳体的降温,电子称的冷却等。
    机箱冷却器又称屏柜制冷器、机箱冷却器,机柜冷却器,Cabinet cooler,PLC控制柜冷却器,机箱空调,机柜空调,电气控制柜冷却器,电控柜冷却器等。



维尔斯WELLS机箱冷却器工作原理:



     机箱冷却器的核心部件是涡流管,而涡流管的核心部件是涡流发生器,也叫冷气发生器,是一种能将压缩空气转化成高速涡流的部件,高速涡流每分钟转速能达到一百万转以上,涡流的内部气流与外部气流之间形成强烈的热量交换,外部气流温度急剧上升,升温到100℃左右从涡流管的热端排到周围空气中,而内部气流则降温到低达-40℃以下,从涡流管的冷端吹出以用来进行局部降温冷却应用。机箱冷却器与涡流管的区别是:涡流管只能吹出冷气流,而机箱冷却器不仅能吹出冷气流,还能够排出机柜内部气流,保持密闭机柜内部一定的正压。

维尔斯WELLS机箱冷却器的优点:
◆免维护,低成本运行,无需停工维修,无需昂贵的维修
◆延长昂贵的控制系统的寿命,保证控制寿命正常工作,
◆为不锈钢材质,耐腐蚀、体积小,重量不超过1公斤;
◆仅用压缩空气驱动,非电气设备,纯机械结构,接入气源便可工作
◆低噪音,小于75分贝,内部无氟利昂等化学物、无泄漏和污染可能。
◆非常易于安装,只需在柜体上开个直径25mm(2.5厘米)的小孔即可。

维尔斯WELLS机箱冷却器的应用:
◆数控加工中心电子控制装置的冷却
◆CCTV镜头的降温及灰尘、水汽的吹除
◆发动机控制中心、电气系统微机保护中心的冷却
◆继电器控制面板、敏感液晶显示屏的冷却、恒温
◆电子称的冷却带恒温器的电气机箱冷却装置套件
◆可编程控制器、工业精密控制微机系统的冷却及环境屏蔽
◆大功率电源中整流、变流元件的散热降温,高频电源系统的降温
◆激光器壳体的降温,光电传感器的降温,光电镜头的降温、清洁
◆电气机箱的降温、恒温及污染、防暴等危险环境中的环境屏蔽、隔离
化工、玻璃、钢铁(环境高温)、造纸、纺织、石膏(环境中灰尘、飞花、毛絮较多,水汽污染)、海上钻井平台(腐蚀性水汽)、煤矿、石化(环境高温,防爆要求)等几乎所有的行业控制柜。

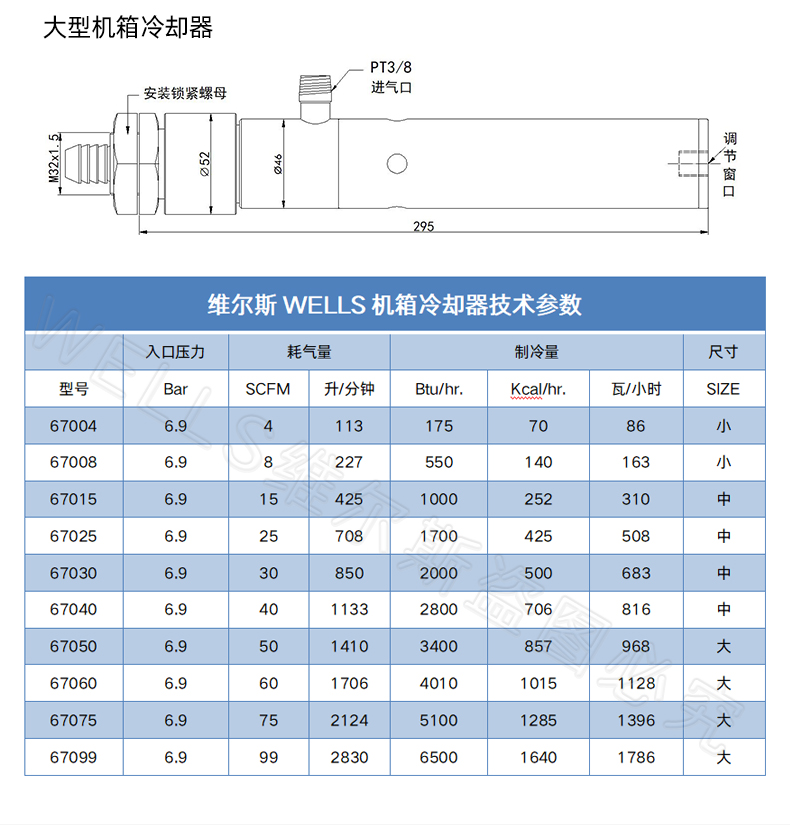

机箱冷却器的型号参数表:

维尔斯WELLS机箱冷却器技术参数



入口压力

耗气量

制冷量

尺寸

型号

Bar

SCFM

SLPM

Btu/hr.

Kcal/hr.

Watts

SIZE

67004

6.9

4

113

175

70

86

67008

6.9

8

227

550

140

163

67015

6.9

15

425

1000

252

310

67025

6.9

25

708

1700

425

508

67030

6.9

30

850

2000

500

683

67040

6.9

40

1133

2800

706

816

67050

6.9

50

1410

3400

857

968

67060

6.9

60

1706

4010

1015

1128

67075

6.9

75

2124

5100

1285

1396

67099

6.9

99

2830

6500

1640

1786



订货时提供以下参数:

1 当前机箱内部温度(或机箱内电子元件的总发热量);2 当前外部环境温度;3 外部环境高温度;4 希望机箱内部温度;5 机箱尺寸:高度、深度、宽度。计算出总热负荷量就可正确的选择我们产品的型号

如何正确选择适合的wells机箱机柜冷却器型号:

1、首先计算出机柜内所有电气设备的耗电总功率,然后按大致10%的发热量计算出其总发热功率。
2、计算出机柜的总表面积(不含底部),依照环境温度与机柜内目标温度差值,按下表折算出 机柜从环境中的吸热功率。

温度差

3

6

9

12

15

18

21

24

瓦/

4.9

11.3

16.5

23.8

30.8

38.5

46.3

53.8

3、将电气发热总功率加上机箱吸热总功率后,得到需制冷的总功率,对照型号表按上限选择相应机箱机柜冷却器型号。
举例如下:

1. 电控箱内总电气功率为7560W,则发热总功率估计为:7560 * 10% = 756W

2. 环境温度为41摄氏度, 希望机箱内温度为35摄氏度,机箱总表面积(不含顶部)为3.9平方米,
则机箱吸热功率为:11.3 * 3.9 = 44W

3. 总需冷却功率为:756 + 44 = 800W

    对照型号表,需选用67040型机箱机柜冷却器。



机箱内部温度的控制:

只要有压缩空气输入,机箱冷却器就会即时工作,可以通过加装一个开关球阀门来控制进气流量,可以通过加装调压阀来控制进气的压力,以达到调节机箱温度的目的。

如果需要对柜内温度进行恒温控制,可加装温度控制部分,包括电磁阀、温度控制器和温度测量探头(温度控制器先设定好柜内目标温度的上限和下限, 通过电磁阀来开启和关闭供气)。
