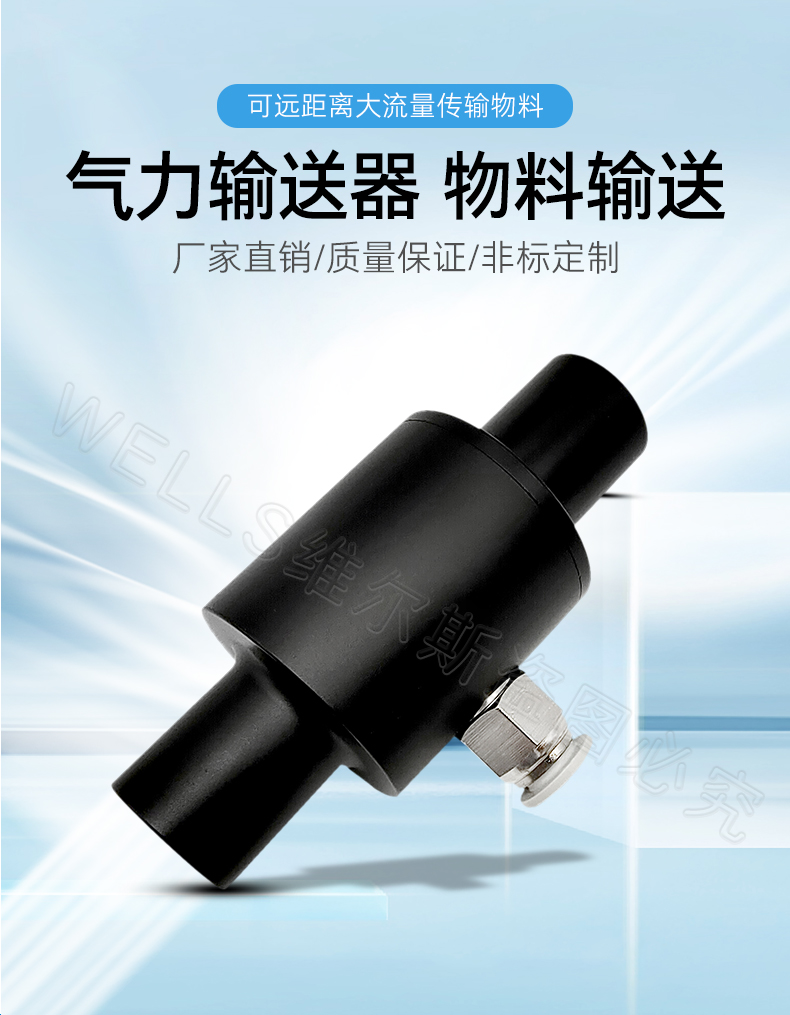

气力输送器

维尔斯WELLS气力输送器是一门利用有压管流输送粉粒状物体的新兴的科学技术,由于它具有生产率高,结构简单,可升可降,操作方便,可不受天时地域的影响,气力输送器非常适合于远距离大容量的物料输送。小股压缩空气通过喷嘴喷射使得一端产生真空,而另一端产生高速气流,瞬间就可产生反应。通过调节入口压缩空气的压力可轻易调整物料输送的速率。

气力输送器 ——具有简单、快捷、高效实现输送零件、物料、污物等

维尔斯WELLS气力输送器是一门利用有压管流输送粉粒状物体的新兴的科学技术,由于它具有生产率高,结构简单,可升可降,操作方便,可不受天时地域的影响,气力输送器非常适合于远距离大容量的物料输送。小股压缩空气通过喷嘴喷射使得一端产生真空,而另一端产生高速气流,瞬间就可产生反应。通过调节入口压缩空气的压力可轻易调整物料输送的速率。



气力输送器的简介:      气力输送器采用压缩空气驱动,与标准管、软管或钢管相连,可 短 距离有效输送各种类型的固体颗粒 物料。 使用调压器调节压缩空气压力,可有效控制物料输送速度 ,可做为增压补气器使用。
气力输送器又称气动输送器、气动传送器、气力传送器、物料输送器、颗粒输送器、在线输送器,管道输送器等。广泛应用于纺织、化工食品、电子塑胶、医药、包装等行业的上料、纤维拉伸、物料输送、废料移除、碎片移除、零件传送、填充操作等轻质物料气动管道输送。

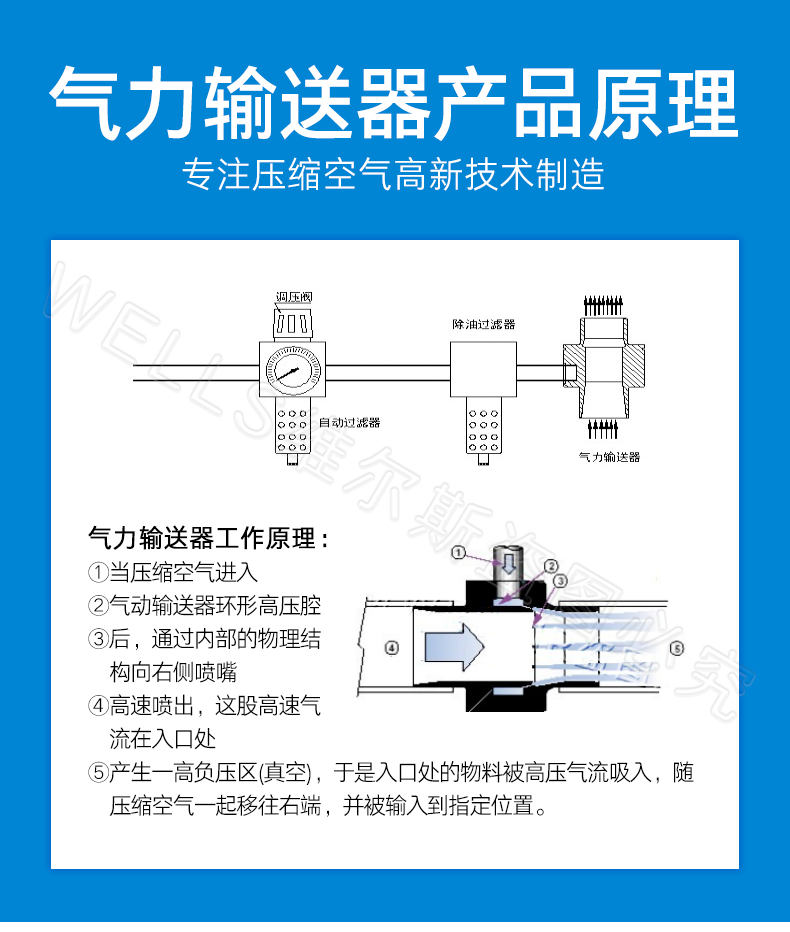

气力输送器工作原理:

       当压缩空气进入(1)气动输送器环形高压腔(2)后,通过内部的物理结构向右侧喷嘴(3)高速喷出,这股高速气流在入口处(4)产生一高负压区(真空),于是入口处的物料被高压气流吸入,随压缩空气一起移往右端(5),并被输入到指定位置。采用这种气流输送的方式,输送启停和速度通过调整压缩空气的开关和流量来实现,非常易于控制。







气力输送器特点:

u 操作简单、低噪音、免维护;

u 尺寸与标准软管匹配,安装方便。

u 可用于远距离大流量高效率的输送物料

u 结构简单紧凑,体积小,重量轻,便于安装。

u 在高温或腐蚀性的应用环境,可使用不锈钢材质。

u 具备高流通能力,利用压力调解器控制物料传输。

u 纯机械结构,没有运动部件,安全可靠,使用寿命长。

u 非电气设备,仅靠压缩空气驱动使用安全,可用于易燃易爆环境

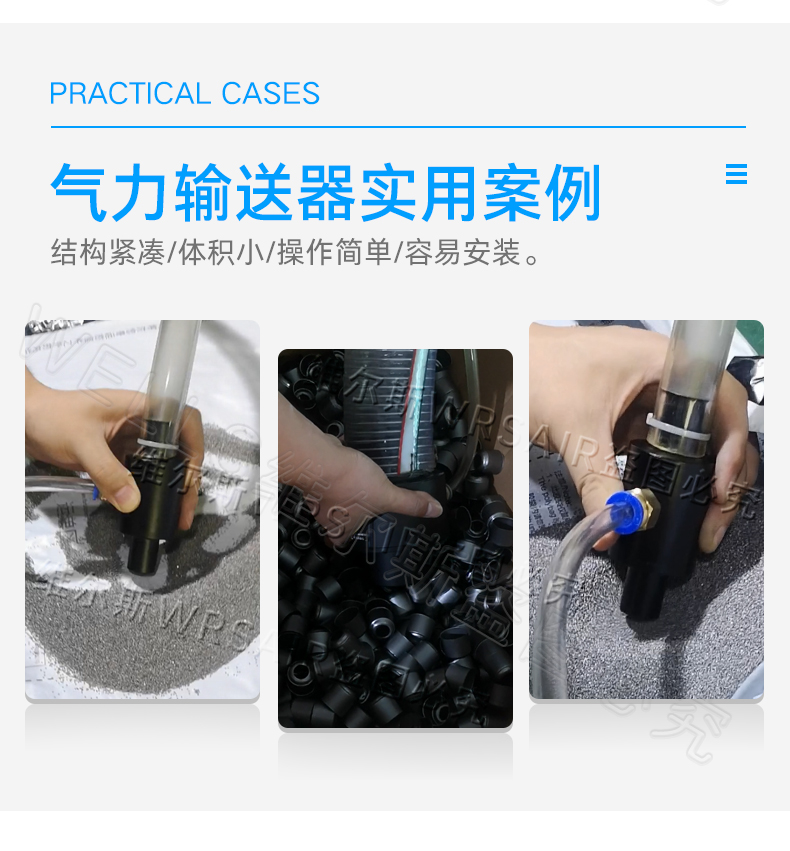

气力输送器的应用: 气力输送器广泛应用于纺织、化工、食品、电子、塑胶

医药、包装等行业的轻质物料的气动管道运输。

u 汽车行业:传送螺丝、螺栓、螺母、球轴承以及机加工金属和塑胶零件等。

u 食品行业: 输送糖果、盖子、食品等,或用于清空或填满包装内原料或成品。

u 制造业: 摆脱高维护昂贵的风机系统,传送所有需要运送的金属及塑胶零件。

u 纸/塑料:在纸和塑料的各种应用中,去除纸屑和塑料碎片

u 药 品:输送胶囊、药丸、盖子、瓶子和药片等。

u 包装印刷、造纸、纺织中用于废料收集、移除和轻质物料的输送。

u 械加工中对油烟的抽送,焊接作业中对烟雾的吸除。

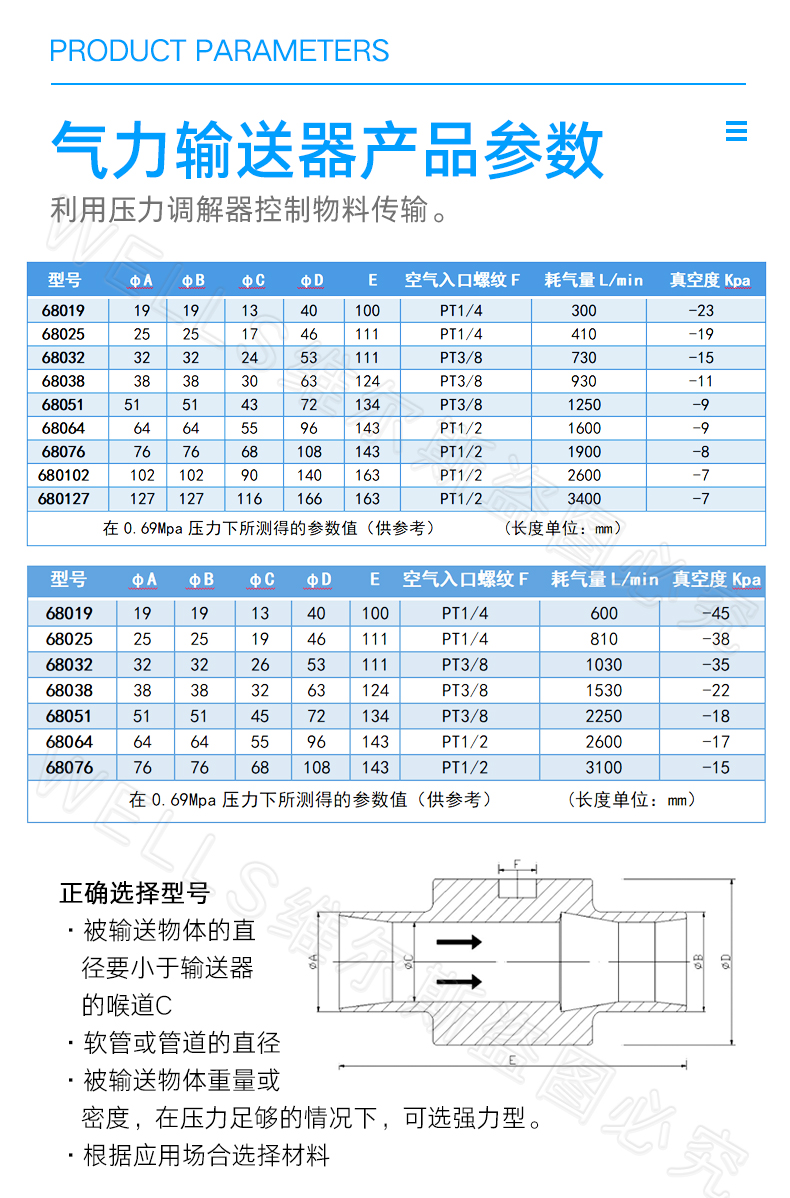

维尔斯气力输送器的主要参数:

维尔斯WELL气力输送器参数

产品型号

A:mm

C:mm

C:mm

F:  mm

E: mm

空气入口螺纹F

耗气量

真空度

不锈钢型

铝合金型

L/min

Kpa

68013SS

68013

13

7

42

88

25

PT1/8

215

-35

68019SS

68019

19

13

48

94

25

PT1/4

310

-32

68025SS

68025

25

19

54

94

25

PT1/4

405

-29

68032SS

68032

32

26

60

110

30

PT 3/8

736

-24

68038SS

68038

38

32

66

110

30

PT 3/8

930

-19

68051SS

68051

51

45

72

120

35

PT3/8

1260

-15

68064SS

68064

64

58

78

125

35

PT 1/2

1620

-11

68076SS

68076

76

70

84

135

40

PT 1/2

1930

-9

680102SS

680102

102

96

116

135

40

PT 1/2

2650

-7

680127SS

680127

127

121

141

145

45

PT 3/4

3660

-5

  以上是 在6.9Bpa压力下所测得的参数值(供参考)

























注意:

1、请使用干燥的气源。

2、为了使气力输送器获得极佳的性能,需要精确的了解压缩空气的压力和气量。在气量充足的情况下,压缩空气的压力应达到0.55——0.65Mpa。为了确保压缩空气的压力和气量,尽量不要采用软管连接,并缩短管道的距离。如果距离气源较远,应该采用1寸的气管连接。

3、无论气力输送器的进料端还是出料口的软管,都不建议采用90°的弯头连接。否则,气力输送器的性能将降低。
