产品中心

您当前的位置:首页 > 产品中心

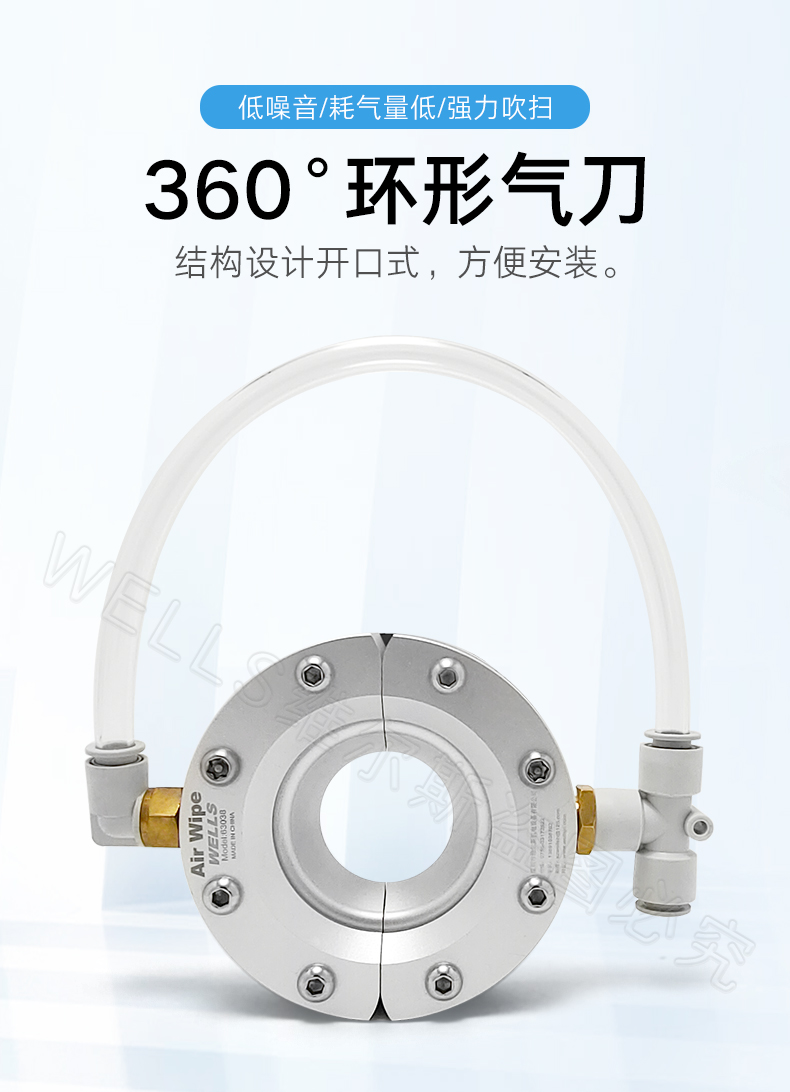

环形气刀

新型气流擦洗器可产生360° 全方位高压、均匀气流,特别适用于清洗、干燥、冷却导管、电缆、挤压成型件及软管。其采用分裂式设计,搭扣连接,可轻松环住导入其中的管子,无需螺纹。所有型号的产品均配有不锈钢螺钉及垫片。

什么是气流擦洗器:

新型气流擦洗器可产生360° 全方位高压、均匀气流,特别适用于清洗、干燥、冷却导管、电缆、挤压成型件及软管。其采用分裂式设计,搭扣连接,

可轻松环住导入其中的管子,无需螺纹。所有型号的产品均配有不锈钢螺钉及垫片。

铝质气流擦洗器耐高温达204°C

不锈钢气流擦洗器耐高温达427°C



气流擦洗器简介:

气流擦洗器——利用360°的环形高速气流对位于气流擦洗器中心位置的各类电线、电缆、塑料软管、铜管等管状工件降温冷却或进行表面清洁干燥应用



气流擦洗器又称气环擦洗器、圆形气刀、环状气刀、环形气刀、环形风刀、圆形风刀、空气环等

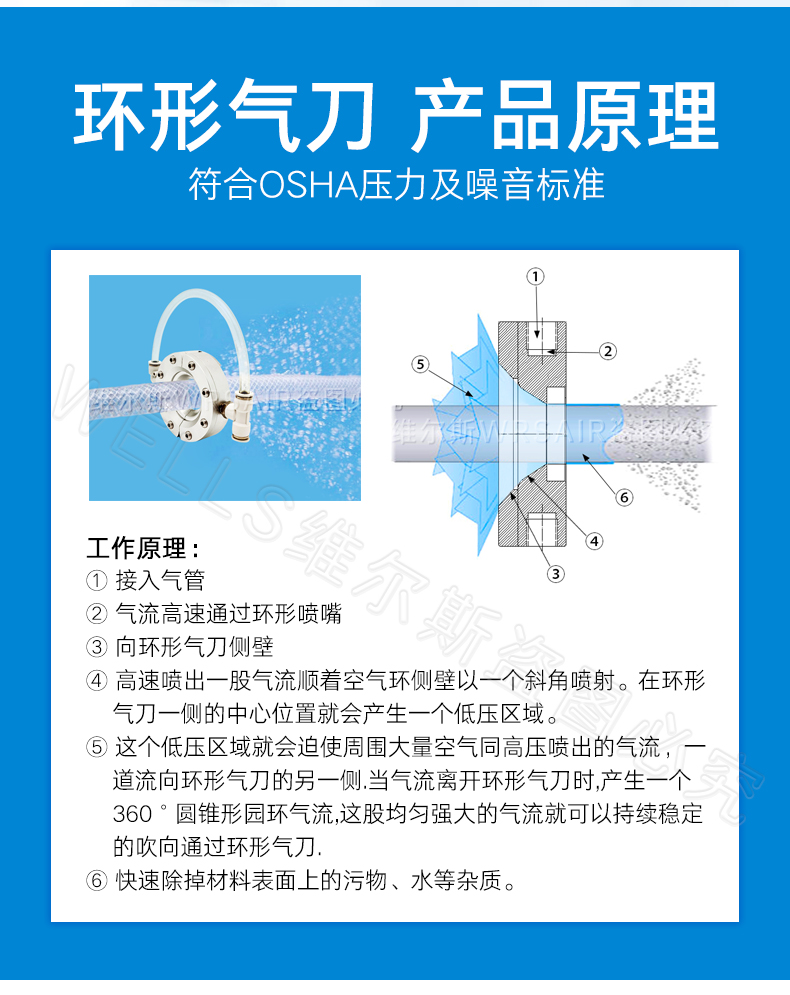

气流擦洗器怎么运行:



压缩空气经空气环流经入口(1) 进入环型腔(2) 。然后节流并以高速度经由环形喷嘴(3)。气流一开始沿着科恩达侧壁(4)高速泻出, 这股气流顺着空

气环侧壁以一个斜角喷射。这样在空气环一侧的中心位置就会产生一个低压区域 (5) 这个低压区域就会迫使周围大量空气同高压泻出的气流一道

流向空气环的另一侧。当气流离开空气环时,产生一个360°圆锥形圆环气流, 这股均匀强大的气流就可以持续稳定的吹抹通过空气环的材料(6)上

的污物、水等杂质。

维尔斯气流擦洗器主要特点有:





■可调节风力和流量
■符合OSHA压力及噪音标准
■无电器件、无活动件,免维护、价格便宜
■可根据 “管”的直径大小选择合适规格
■气流高速、大流量、强冲击力、低噪音、低耗气量
■无须接触材料表面,无须刮水器、刀片刮去材料表面的水和污物
■体积小、重量轻、有小孔、采用管路螺纹5分钟即可完成安装与拆卸

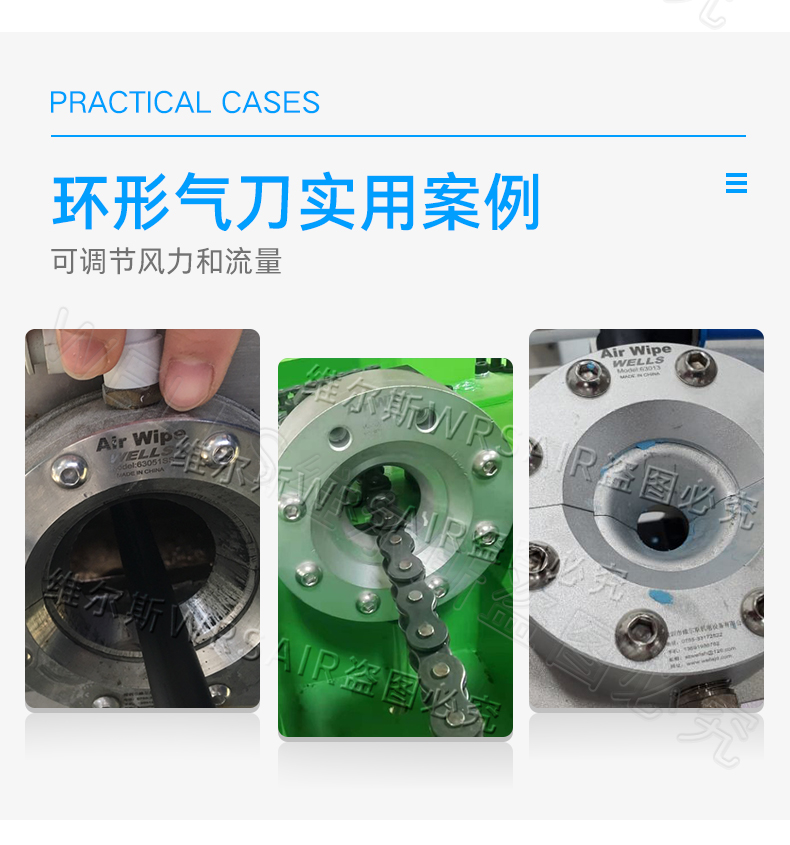

维尔斯气流擦洗器的应用:

为塑胶管、电缆、挤压成型材料、导线、标尺和水管提供理想清洁干燥方案。

■清洁喷涂枪嘴
■冷却模具或铸件
■冷却挤压成型的材料
■水洗、清洁、电镀后干燥
■印刷和喷墨后的表面干燥
■干燥管子、软管、电线、光纤
■吹除碎片、废料、水和尘埃、清洁条状和带状物

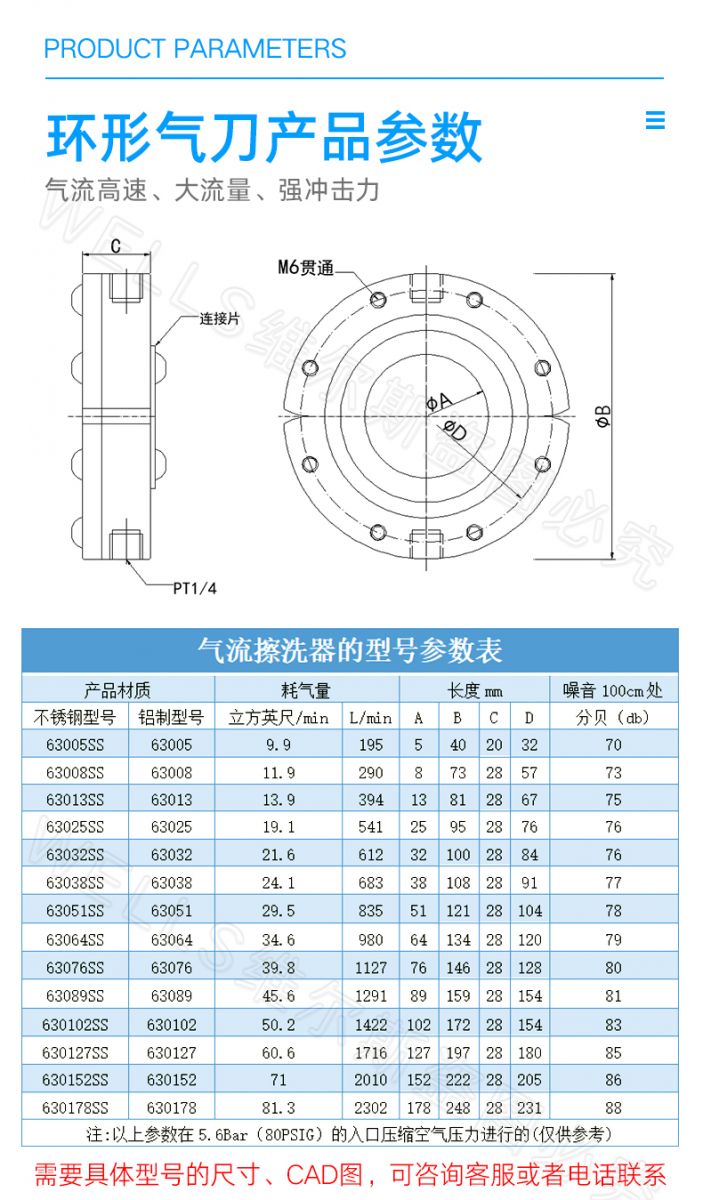

气流擦洗器图形及型号参数:

气流擦洗器的型号参数表

产品材质

耗气量

长度mm

噪音100cm处

不锈钢型号

铝制型号

立方英尺/min

L/min

A

B

C

D

分贝(db)

63013SS

63013

13.9

394

13

83

28

48

75

63025SS

63025

19.1

541

25

95

28

60

76

63032SS

63032

21.6

612

32

102

28

67

76

63038SS

63038

24.1

683

38

108

28

73

77

63051SS

63051

29.5

835

51

121

28

86

78

63064SS

63064

34.6

980

64

134

28

99

79

63076SS

63076

39.8

1127

76

146

28

111

80

63089SS

63089

45.6

1291

89

159

28

124

81

630102SS

630102

50.2

1422

102

172

28

137

83

630127SS

630127

60.6

1716

127

197

28

162

85

630152SS

630152

71

2010

152

222

28

187

86

630178SS

630178

81.3

2302

178

248

28

213

88

注:以上参数在5.6Bar(80PSIG)的入口压缩空气压力进行的(仅供参考)



维尔斯气流擦洗器正确的选型:
■客户可根据气流擦洗器内径大小选择型号
■气流擦洗器内径要比工件大10-30mm,型号63013可通过工件直径9mm
■根据不同环境选择相应的材质,主要分铝合金和不锈钢两种
■SS表示不锈钢材质,适应高温、腐蚀性场合
■必须采用洁净、干燥的压缩空气
■气流擦洗器可通过压缩空气导管进行支撑。另外底部的螺纹孔也可用于安装
